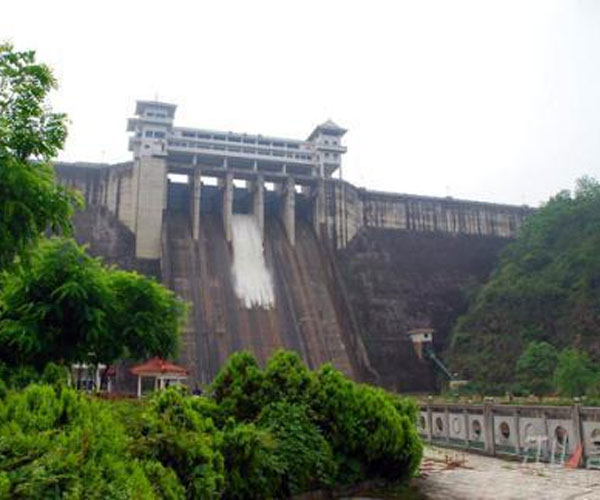

贵州水库大坝加固施工

a．帷幕灌浆布孔:在漏水坝段沿坝顶中心线,以孔距3m、孔径50mm或75mm为宜,或根据试验确定孔距。 孔深钻至漏水部位以下1m～2m,如接触带或基岩漏水,钻孔可钻至不透水基岩以下lm～2m。 造孔可一次性造孔,也可分序造孔,破碎地带上下分段造孔、 分段海浆,同时在浆体凝固5-7天后,再继续向下钻孔,以防止卡钻、 埋钻事故发生。 坝体与基岩接触部位和坝基灌浆,也可采取在上游坝脚打斜孔或垂直孔灌浆堵漏,但造孔前应先清基,在坝脚浇筑0． 3m～0． 5m厚混凝土,待凝固后再打孔。 垂直或倾角小于5。的帷幕灌浆孔,其孔向的偏差值不得大于规定值。

b、坝上游固结灌浆布孔:在漏水部位呈 “梅花”型,钻孔间距和排距l～3m为宜,根据漏水情况确定,钻孔位置选在砌石 “了” 缝中;在裂缝部位,可沿裂缝每lm布设一孔。 孔径为42mm,孔深0．7～1． 5m,根据坝体实际情况确定。

c、坝下游面追踪固结淄浆布孔:在裂缝部位沿缝隙每1m布一孔;在其它渗水部位,按照 “梅花” 型布孔,排距和孔距2～3m为宜,布孔位置在“T” 缝中,也可适当加密布孔。 孔深和孔径同坝上游面。

二、防渗对策

1、 垂直防渗措施

　　以混凝土防渗墙为例。混凝土防渗墙的主要优点是可以适应各种不同材料的坝体和复杂的地

　　基及水文和工程地质条件。如处理坝体、 坝基整体防渗， 可从坝顶建造防渗墙， 直达基岩， 墙的两端与岸坡防渗设施或岸边基岩相连接，墙的底部可嵌入新鲜岩层或弱风化基岩内一定深度。如仅处理坝基防渗，其防渗墙上部应与坝体的防渗体相连接， 并深入一定的深度。在处理中只要严格控制质量， 是可以达到彻底截断渗透水流的目的的。这是病险水库防渗加固常用的一项措施。

　　在混凝土防渗墙施工中， 必须确保施工质量，尤其应注意两槽孔混凝土墙间连接问题，这是保证防渗的关键。在连接部位， 从孔口到孔底的任一高度连接的墙厚必须达到设计厚度，而且混凝土墙间必须连接紧密，不能有夹泥层，以防渗透破坏。

2、 水平防渗措施

　　水平防渗分水平铺盖与排水减压设施。

（1）水平铺盖加固

　　加固水平防渗铺盖，必须检查地基及坝址工程和水文地质状况。这是做好防渗加固的先决条件。通过勘察， 了解坝基砂砾石平面和空间的分布情况、层次性质和分布规律以及地下水动态特性和渗透途径等， 以便针对不同的具体条件， 可能发生的问题、 性质和程度， 以及已成的铺盖情况， 确定加固铺盖的具体尺寸、 范围， 铺盖层下是否需要增设反滤层， 是否有软弱基础需要处理。同时， 还要调查加固铺盖土料的料源、 数量、 级配、 最大干容重、 最优含水量、 渗透系数和允许坡降等。在加固水平铺盖时，根据补做的详细勘探试验资料， 做出覆盖冲积层的地质削面图，进一步查明各层颗粒级配、 渗透系数和允许渗透坡降等。一般来说， 应满足的条件是： （1）铺盖下卧冲积层内渗透坡降， 不能超过冲积层土沙的允许渗透坡降，达到地基渗透稳定；（2）通过铺盖的渗透坡降不能超过铺盖土的允许坡降， 达到铺盖填土渗透稳定；（3） 下游渗流出逸处的剩余水头， 不至于产生渗透破坏， 达到渗流出口渗透稳定；（4）渗流量小于允许损失量， 达到渗流损失量最小。这四条中， 以第一条最为重要。为了满足上述四条的要求， 正确的加固设计， 主要是确定补强的长度、 厚度、 密实性及渗透性。铺盖长度应保持一定的水平渗径， 防止接触冲刷及内部管涌， 并结合下游排水减压设施，使出逸坡降小于允许值。铺盖有效长度是指增加铺盖长度，虽然可以减少自铺盖前端进入坝基的渗流量，但通过铺盖本身渗入坝基的渗流量却相应地增大，在达到有效长度后， 再增加长度就不再减少渗流量。铺盖有效长度是随铺盖不透水性增加而减小， 随铺盖厚度、 坝基深度、 坝基渗透性及水头的增加而增长。均质坝底为不透水轮廓， 铺盖长度可适当减短。对地质层次复杂的，最好根据电拟试验来确定。铺盖厚度与密度应满足铺盖本身的渗透稳定的要求， 而不至于被水头渗透力穿破。一般采用碾压施工时， 铺盖前端厚度为 0.5～1.0m，末端与坝体接合处厚度为 1/6～1/10 水头， 均质坝体可稍薄些。如土料透水性较大， 密实度较低， 还应加厚。铺盖透水愈小， 厚度愈大， 防渗作用愈好，一般应是地基的几百分之一， 甚至上千分之一。铺盖加固应严格控制质量， 特别是接触部位， 更要保证质量。铺盖与地基接触处，如地基透水性大、 级配差的砂砾石层， 则应加铺反滤层， 以免水库蓄水后， 加固的铺盖，重复发生裂缝、 塌坑等。在加固铺盖时， 应采用碾压法施工。在特殊情况下，如不能放空水库时，也可利用水中倒土、 深水抛土、 冰上凿孔抛土及人工放淤等方法，但只能作为加固的辅助手段。

（2）排水减压设施加固

　　排水减压设施一般采用导渗沟、 减压井及水平盖重压渗等设施。对导渗沟的加固， 应根据设计要求， 严格掌握层间关系， 防止导水沟淤堵。一旦发生淤堵情况或局部破坏， 应及时清除和翻修。导渗沟的断面应满足正常排除渗水的要求，不足者， 予以扩大。导渗沟还应有一定的纵坡和排水出路，如发现有积水， 应及时加以整修， 使渗透水能够及时地排除。对减压井的加固， 主要是解决井内淤塞， 起不到减压作用的问题， 应及时冲水清理， 但不要破坏井壁反滤层， 以免失去反滤作用。还要防止人为地向井内投小块石，如已发现， 应及时设法清除， 并加强井口保护， 以防再次发生。对水平压渗盖重设施的加固，如发现反滤层失效或压渗厚度不够， 应及时翻修， 满足设计厚度。
